Nombre y ubicación

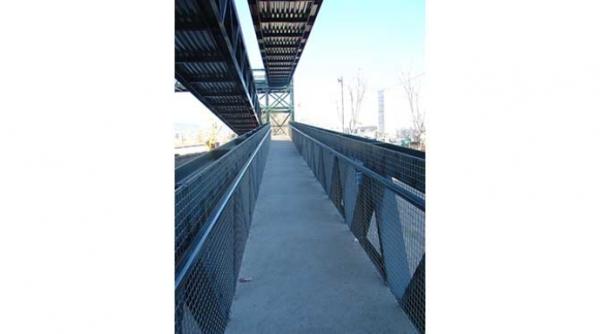

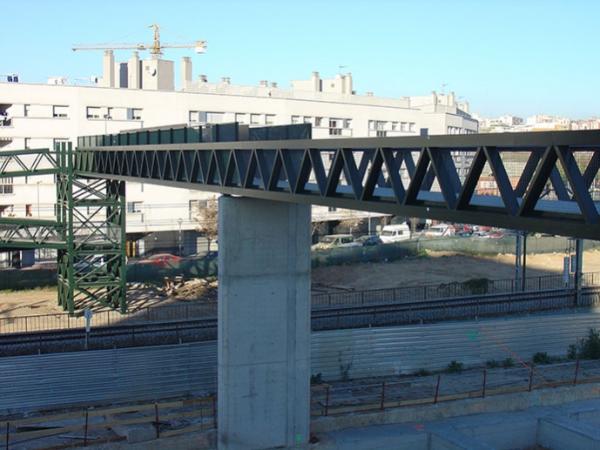

Pasarela sobre la calle Campoamor en el término municipal de L’Hospitalet de Llobregat (Barcelona) Línea de Alta Velocidad Madrid-Zaragoza-Barcelona-Frontera Francesa. Tramo L’Hopitalet la Torrassa

Características principales

• Longitud: 262m (20m + 3 x 30m + 30m + 26m +3x32m).
• Altura media: 10m
• Uso: Peatonal
• Materiales: Pilas y tableros de acero estructural.
• Construcción: Montaje con grúa de los vanos transportados a obra desde el taller.

Propiedad

ADIF Administrador de Infraestructuras Ferroviarias.

Construcción

• UTE L’HOSPITALET: OHL+Guinovart
• Año: 2004-2005

Intervención

Proyecto de construcción para la UTE L’HOSPITALET, asistencia técnica a obra e ingeniería de construcción

Información general

Pasarela peatonal metálica con tableros isostáticos a base de dos cuchillos de celosía Warren y tablero en losa transversal de hormigón armado a la cota del cordón inferior. La rigidez frente al pandeo lateral se logra por el efecto pórtico del conjunto tablero+celosías.

Se trata de una obra de mejora de permeabilidad en la playa de vías de acceso a Barcelona desde el Sur integrada en las obras de la plataforma de alta velocidad

Las luces varían desde 20 a 32m y las torres tienen dos niveles intermedios para las correspondientes conexiones entre tramos de rampa. Es necesario recurrir a cimentaciones profundas mediante micropilotes de ?200mm

Planos

• Pasarela Campoamor definición general Descargar PDF
• Pasarela Campoamor rampas metalicas 1 Descargar PDF
• Pasarela Campoamor rampas metalicas 2 Descargar PDF
