Nombre y ubicación
Viaducto sobre la riera de Can Fares en el término municipal de Pontós (Girona)
Línea de Alta Velocidad Madrid-Zaragoza-Barcelona-Frontera Francesa. Tramo Pontós-Borrassà
Características principales
Longitud: 100m (27.5m + 45m + 27.5m)
Altura media: 12m
Uso: FFCC
Materiales: Pilas de hormigón armado y tablero de hormigón pretensado.
Construcción: Cimbra aporticada.
Propiedad
ADIF Administrador de Infraestructuras Ferroviarias.
Construcción
SANDO CONSTRUCCIONES
2007-2010
Intervención
Proyecto de construcción para la SANDO CONSTRUCCIONES, asistencia técnica a obra e ingeniería de construcción.
Información general

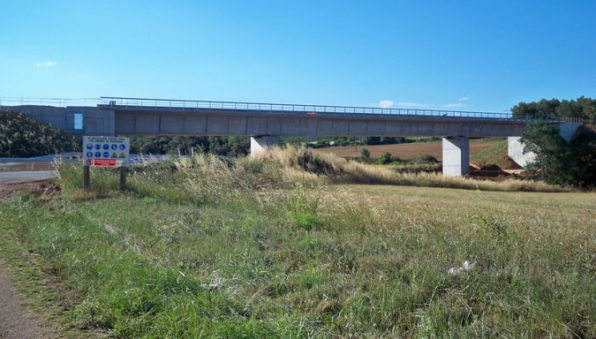

Viaducto sobre la riera de Can Fares, de 100m de longitud, en la Línea de Alta Velocidad Madrid-Zaragoza-Barcelona-Frontera Francesa entre Barcelona y la Frontera Francesa.
El esquema estático es el clásico para puentes de ferrocarril:

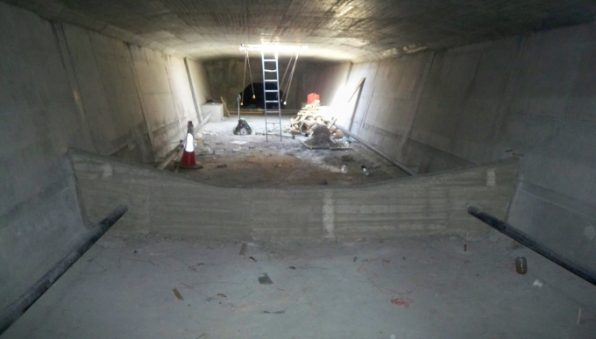

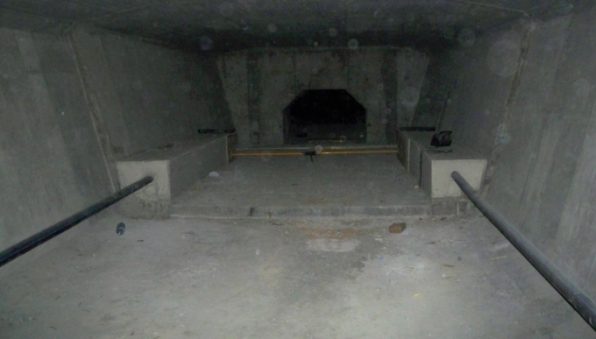

– Tablero continuo simplemente apoyado en pilas y estribos con sección trasversal en cajón. Canto constante h=3.24m.
– Punto fijo frente a acciones longitudinales en un estribo. Fijación transversal del tablero a la todas las pilas.
Es de destacar que el viaducto se encuentra en una zona de actividad sísmica moderada, con aceleración básica del suelo ab=0.09g, siendo esta acción determinante en el dise単o de muchos de los elementos de la estructura.
Las cimentaciones deben ser profundas en pilas, con pilotes de ?1500, y directas en estribos.
El tablero se construye en una sola tacada sobre cimbra directamente apoyada en el terreno, hormigonando la sección transversal en dos fases
Planos
Viaducto Can Fares planta y perfil longitudinal |
Descargar PDF |
Viaducto Can Fares sección transversal vial |
Descargar PDF |
Viaducto Can Fares sección longitudinal y vista inferior |
Descargar PDF |
Viaducto Can Fares sección transversal 1 |
Descargar PDF |
Viaducto Can Fares sección transversal 2 |
Descargar PDF |
